STM32Cubemx系列的GPIO教程
发布时间：2025-06-13 13:35编辑：bet356在线官方网站浏览（140）

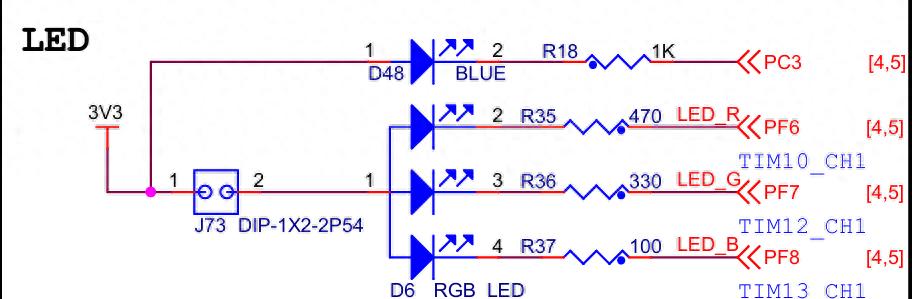

使用STM32CubeMX在输入和输出模式中配置STM32F407ZGT6 GPO PIN。在本文中的约会：实施Flash LED程序。通过按下按钮来控制LED开关状态。用STM32Cubeide编写并净化代码。硬件：开发委员会STM32F407ZGT6（例如开发委员会STM32F4野火染色）。 LED和钥匙，J-Link Jeepugger。 USB数据电缆（用于食物和纯化）。软件：STM32Cubemx（最新版本，由官方ST网站下载）。 STM32Cubeide（最新版本，由官方ST网站下载）。 STM32CUBEF4固件软件包（通过STM32Cubemx自动下载或从官方ST网站下载）。硬件连接：LED：负电极连接到PF6，PF7，PF8，正电极连接到3.3V。键：一端连接PA0，另一端将PC13连接到另一端3.3V。 BotónLED打开按钮STM32Cubemx：启动STM32Cubemx，然后单击新项目文件。搜索和在MCU选择器中选择STM32F407ZGT6。单击确定以创建项目。选择高速晶体振荡器（HSE），然后选择键和LED引脚。 PA0和PC13是选择GPIO_INPUT模式的关键输入引脚。 PF6，PF7和PF8是选择GPIO_OUTPUT模式的LED输出控制引脚。配置LED引脚（输出）：在PINOUT视图中，搜索PF6，PF7，PF8。选择左键单击PF6，PF7，PF8和GPIO_AUTPUT。在配置GPIO中，选择PF6，PF7，PF8和SET：GPIO模式：PUSH-PULL输出。 GPIO上拉/牵引力：下拉。最大输出速度：低速，适用于LED）。用户标签：Enter LED_R，LED_G，LED_B（组合）（代码标识）。点击应用。单击“观察配置”以最大速度168 m配置系统时钟。在“ PINOUT配置”选项卡中，单击系统核心RCC。建立用于玻璃/陶瓷谐振器的高速时钟（HSE）（使用25MHz外部玻璃振荡器令人失望的开发）。更改为手表配置TAB：HCLK设置为168 MHz（STM32F407的最大频率）。配置PLL：输入25 MHz（HSE），建立PLL_M = 25，PLL_N = 336，PLL_P = 2，并获得168 MHz。确认后，按Enter保存。项目配置：单击“项目管理器”选项卡。设置项目的名称（key_led）并保存路由。选择工具链/IDE作为STM32Cubide。通过IP验证一对.c/.h文件，将广义的外围初始化验证。生成代码：单击生成代码。 STM32Cubemx生成项目文件后，单击“是”以打开STM32Cubeide。 ABRA STM32Cubeide：该项目将自动加载和Open Core Src Main.C. LED闪存实现：添加到（1）启动用户代码3 */ y/ *最终用户代码3 */ in main.c：3。实现密钥控制LED。硬件连接：使用USB电缆连接STM32F4 Wildfire Disecepticon开发板（或定制板的J-Link）。确保确定设备。燃烧程序：单击执行按钮（绿色复制图标）。 after燃烧程序，LED将根据关键状态和闪光度的升高/停用，并以500毫秒的间隔（取决于代码）。测试：按PA0按钮，必须点亮LED。发射后眉头。实现了间歇性功能。 LED将每500毫秒更改状态。多重负载配置：STM32F4 Wildfire Dravicon开发板具有三个LED：PD12 Green，PD13 Orange，PD14红色和蓝色PD15。在STM32Cubemx，PF6，PF7和PF8中，它们被配置为GPIO_OUTPUT，名称为LED_R，LED_G和LED_B。修改代码以实现多个LED流灯的效果：外部中断（键触发）：将PA0配置为STM32Cubemx中的GPIO_EXTI0。在NVIC选项卡的中断中启用Exti 0线。在Main.C中实现中断调用返回：当它消除时间循环（1）中的密钥检测代码时，会自动处理中断。 GPIO模式选择：脉动输出：适用于LED驾驶。开放排水输出：适用于需要I2C或外部上拉的方案。下拉/输入下拉下拉：根据钥匙电路选择以避免浮动状态。 PIN冲突：确保所选的PIN不被其他外围设备占据（请参阅CubeMX的STM32F407ZGT6数据表或Pinview）。粮食供应：STM32F4野火灭绝开发委员会配备了USB。如果您使用的是外部LED，请确保电流不超过引脚限制（通常为20 mA）。调试：使用STM32Cubeide纯化模式来建立中断点并观察GPIO状态。
